說明：
本測量管路截止閥是我公司吸收英國、美國、日本、新加坡等國家近年來儀表閥門結構形式的基礎上，自行設計的具有結構小巧、外型美觀、性能可靠、使用方便靈活、標準化、通用化程度高，廣泛適用于石油、化工、輕工、電力、醫藥、冶金、航空等裝置的自動控制系統中，是目前應用最普遍的新一代閥門。
性能規范
□ 公稱壓力：PN1.6,PN2.5,PN 4.0,PN6.4,PN16,PN 32Mpa
□ 公稱通徑：DN5~ DN25
□ 適用介質：油、水、氣等多種非腐蝕性或腐蝕性介質
□ 適合溫度：-20℃~450℃ -70℃~200℃≤200℃ 540℃≤570℃等
□ 制造材料：20#、1Cr18Ni9Ti、12CrMoV、OCr18Ni12Mo2Ti、304、304L、316、316L等

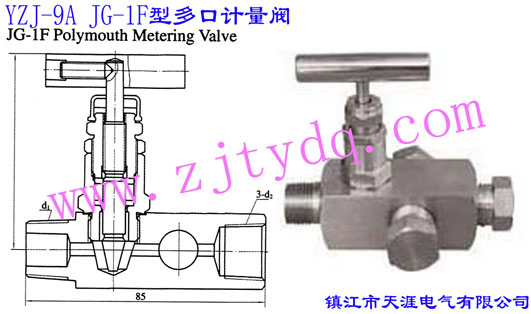

YZJ-9A JG-1F 型多口計量閥
YZJ-9A JG-1F Polymouth Metering Valve
該閥有一個凸形螺紋進口和三個凹形螺紋出口。出口位于三個不同方向，根據現場儀表安裝需要，可分別與壓力計或壓力計開關相連接，用于計量管道流量等。
This valve has one raised scew inlet and three sunken screw exists. The three exists which are in different directions can be separately connected with the manometer or the pressure swicth and used in the metering tube flow.
|
公稱通徑 |
公稱壓力 |
接頭螺紋 |
|
DN |
PN(Mpa) |
d1 |
d2 |
|
5 |
20 |
Z1/8"
Z1/4"
Z1/2"
Z3/4" |
Z1/2" |
|
5 |
20 |
M20×1.5 |
|
5 |
40 |
G1/2" |
|
5 |
40 |
Z1/2" |
|
5 |
40 |
M20×1.5 |
|
5 |
40 |
G1/2" |
