YZG8-3 外螺紋金屬軟管接頭Outside Thread Metal Hose Connector-鎮江市天涯電氣有限公司

		產品名稱：	YZG8-3 外螺紋金屬軟管接頭Outside Thread Metal Hose Connector
		產品編號：	N2012226154729
		產品型號：	鎮江市天涯電氣有限公司
		發布日期：	2024-3-18
		查看數次：	4082

產品詳細介紹：

儀表管接頭 >> YZG6～16系列自控管路附件 >> YZG8-3 外螺紋金屬軟管接頭
Instrument pipe joint >> YZG6～16 series automatic control pipeline accessories >> YZG8-3 Outside Thread Metal Hose Connector

說明：
    本系列收集了自控儀表管路系統中各種連接形式和結構式管接頭、短節、管嘴、轉管接頭溫度計套管等產品，品種多、規格全，適用廣，是管路中必不可少的連接件。金屬軟管接頭YZG8系列與各種金屬軟管、金屬撓性管相配合，具有保護電纜免受機械損傷和隔爆雙重作用。該系列接頭與儀表所留電纜孔螺紋相配合，因此有內外螺紋兩個類別。金屬軟管與設備和保護管相配合的這一端接頭可換。若沒有合適的規格，可提出定做接頭，以滿足合適的螺紋要求。

Explain:
    This series collects all kinds of connection forms and structural couplings, nipples, nozzles, rotary couplings, thermowells and other products in the automatic control instrument pipeline system. It is an essential connecting piece in the pipeline with a wide range of varieties, specifications and applications. The YZG8 series of metal hose connectors are combined with various metal hoses and metal flexible pipes to protect cables from mechanical damage and flameproof. This series of connectors are matched with the cable hole threads left by the instrument, so there are two categories of internal and external threads. The connector at this end of the metal hose that matches the equipment and the protection pipe can be replaced. If there is no suitable specification, a customized joint can be proposed to meet the appropriate thread requirements.

性能規范：
□公稱壓力：1.0MPa～3.2MPa
□適用溫度：-70℃～+450℃
□制造材料：鋅鋁合金、304、316等
□執行標準：《儀表工手冊》樂嘉謙著第五篇儀表安裝>>第三章儀表加工件>>第一節 儀表接頭

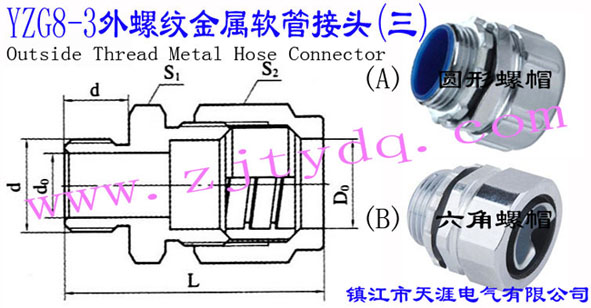

YZG8-3 外螺紋金屬軟管接頭
YZG8-3 Outside Thread Metal Hose Connector

d

D0

d0

L

I

S1

S2

代號Code No.

M16×1.5

17

11

49

12

27

27

YZG8-3A-M16×1.5-DN13

M18×1.5

19.5

13

56

14

30

30

YZG8-3A-M18×1.5-DN15

M20×1.5

19.5

14

56

14

30

30

YZG8-3A-M20×1.5-DN15

M27×2

25

20

64

16

36

36

YZG8-3A-M27×2-DN20

M33×2

31

25

71

21

41

46

YZG8-3A-M33×2-DN20

G1/2"

19.5

14

56

14

30

30

YZG8-3A-G1/2"-DN15

G3/4"

19.5

14

58

16

30

30

YZG8-3A-G3/4"-DN15

G1"

25

20

69

21

36

36

YZG8-3A-G1"-DN20

ZG1/2"

19.5

14

60

18

30

30

YZG8-3A-ZG1/2"-DN15

ZG3/4"

19.5

14

62

20

30

30

YZG8-3A-ZG3/4"-DN15

M16×1.5

17

11

49

12

27

27

YZG8-3B-M16×1.5-DN13

M18×1.5

19.5

13

56

14

30

30

YZG8-3B-M18×1.5-DN15

M20×1.5

19.5

14

56

14

30

30

YZG8-3B-M20×1.5-DN15

M27×2

25

20

64

16

36

36

YZG8-3B-M27×2-DN20

M33×2

31

25

71

21

41

46

YZG8-3B-M33×2-DN20

G1/2"

19.5

14

56

14

30

30

YZG8-3B-G1/2"-DN15

G3/4"

19.5

14

58

16

30

30

YZG8-3B-G3/4"-DN15

G1"

25

20

69

21

36

36

YZG8-3B-G1"-DN20

ZG1/2"

19.5

14

60

18

30

30

YZG8-3B-ZG1/2"-DN15

ZG3/4"

19.5

14

62

20

30

30

YZG8-3B-ZG3/4"-DN15
    YZG8-3一般和設備與儀表配合，它有10個規格，外螺紋有公制和英制兩類。公制的有M16×1.5，M18×1.5，M20×1.5，M27×2和M33×2五種規格，英制的有G1/2"，G3/4"，G1"及ZG1/2"和ZG3/4"五種規格。與之相配的金屬軟管為DN13，DN15和DN20。
    YZG8-3 is generally compatible with equipment and instruments. It has 10 specifications, and the external thread has two types: metric and inch. Metric has M16×1.5，M18×1.5，M20×1.5，M27×2 and M33×2 There are five specifications, including G1/2", G3/4", G1", ZG1/2" and ZG3/4" in English system. The matching metal hoses are DN13, DN15 and DN20.

※注：YZG8-3 外螺紋金屬軟管接頭Outside Thread Metal Hose Connector如有改進，恕不另行通知，以產品實物為準。
